Cấu tạo của van bướm tay gạt và tay quay

26/06/2020 | 2384 |

Tìm hiểu cấu tạo của van bướm tay gạt và tay quay thông qua sơ đồ bản vẽ chi tiết của van bướm từ đó rút ra nguyên lý hoạt động của van bướm cũng như cách lắp đặt van bướm trên hệ thống đường ống .

Tìm hiểu cấu tạo của van bướm tay gạt và tay quay thông qua sơ đồ bản vẽ chi tiết của van bướm từ đó rút ra nguyên lý hoạt động của van bướm cũng như cách lắp đặt van bướm trên hệ thống đường ống .

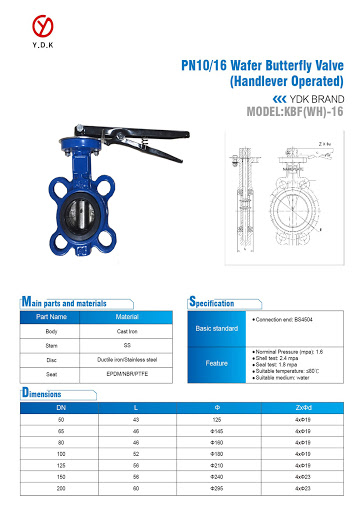

Van bướm là sản phẩm van 2 chiều cực kỳ tiện dụng trong các hệ thống đường ống hiện nay đặc biệt là các hệ thống cần tiết kiện diện tích lắp đặt và vận hành liên tục như sản xuất , cấp nước .. chúng ta cùng xem qua với hình bản vẽ chi tiết bên dưới .



1) Thân van làm bằng gang đúc

2) Đĩa van thường làm bằng inox 304

3) Trục ty van bằng inox hoặc đồng tùy loại van

4) Tay gạt làm bằng hợp kim - nối với trục ty van ( hoặc tay quay làm bằng gang )

5) Joang đệm giữa cánh van - thân van tạo độ khít khi đóng mở van

6) Nêm đệm giữa trục ty và cánh van tại điểm tiếp xúc thân van

Như vậy cấu tạo của van bướm tay gạt và tay quay khá đơn giản phải không các bạn giờ chúng ta sẽ xem nguyên lý vận hành của van bướm thế nào nhé .

Ở vị trí đóng tức là tay gạt van sẽ song song với đường ống và lúc này cánh van vuông góc với đường ống khép kín làm cho nước không thể đi qua van và chảy theo hướng cần thiết . Để mở khóa van bướm chúng ta dùng tay cầm tay van và gạt theo chiều kim đồng hồ hoặc xoay tay quay van để tạo lực làm cho đĩa van mở dần ra tới khi song song với đường ống lúc này đường ống mở hoàn toàn và nước chảy qua với khối lượng lớn nhất , thông thường chúng ta chỉ mở khoảng 2/3 đĩa van để đảm bảo lưu lượng đi ổn định nhất tránh tạo áp lực lớn cho đường ống phía sau .

Van bướm là van 2 chiều thông dụng lắp đặt cho nhiều hệ thống đường ống vì thế việc tìm hiểu cấu tạo và nguyên lý hoạt động của van bướm là rất quan trọng cho vận hành và bảo trì đường ống cũng như van .
