Van bi 3 mảnh điều khiển khí nén là gì? Cách chọn đúng cho hệ thống công nghiệp

Van bi 3 mảnh điều khiển khí nén inox 304/316 dùng đóng mở tự động cho nước, khí, dầu và hệ thống công nghiệp. Tìm hiểu cấu tạo, nguyên lý, cách chọn actuator và báo giá tại Minh Hòa Thành.

Bài viết giúp khách hàng hiểu rõ van bi 3 mảnh điều khiển khí nén là gì, cấu tạo, nguyên lý hoạt động, ưu điểm, ứng dụng thực tế và cách chọn đúng cấu hình van theo size DN, vật liệu inox 304/316, kiểu điều khiển ON/OFF hoặc tuyến tính cho công trình, nhà máy và hệ thống đường ống công nghiệp.

Van bi 3 mảnh điều khiển khí nén là gì?

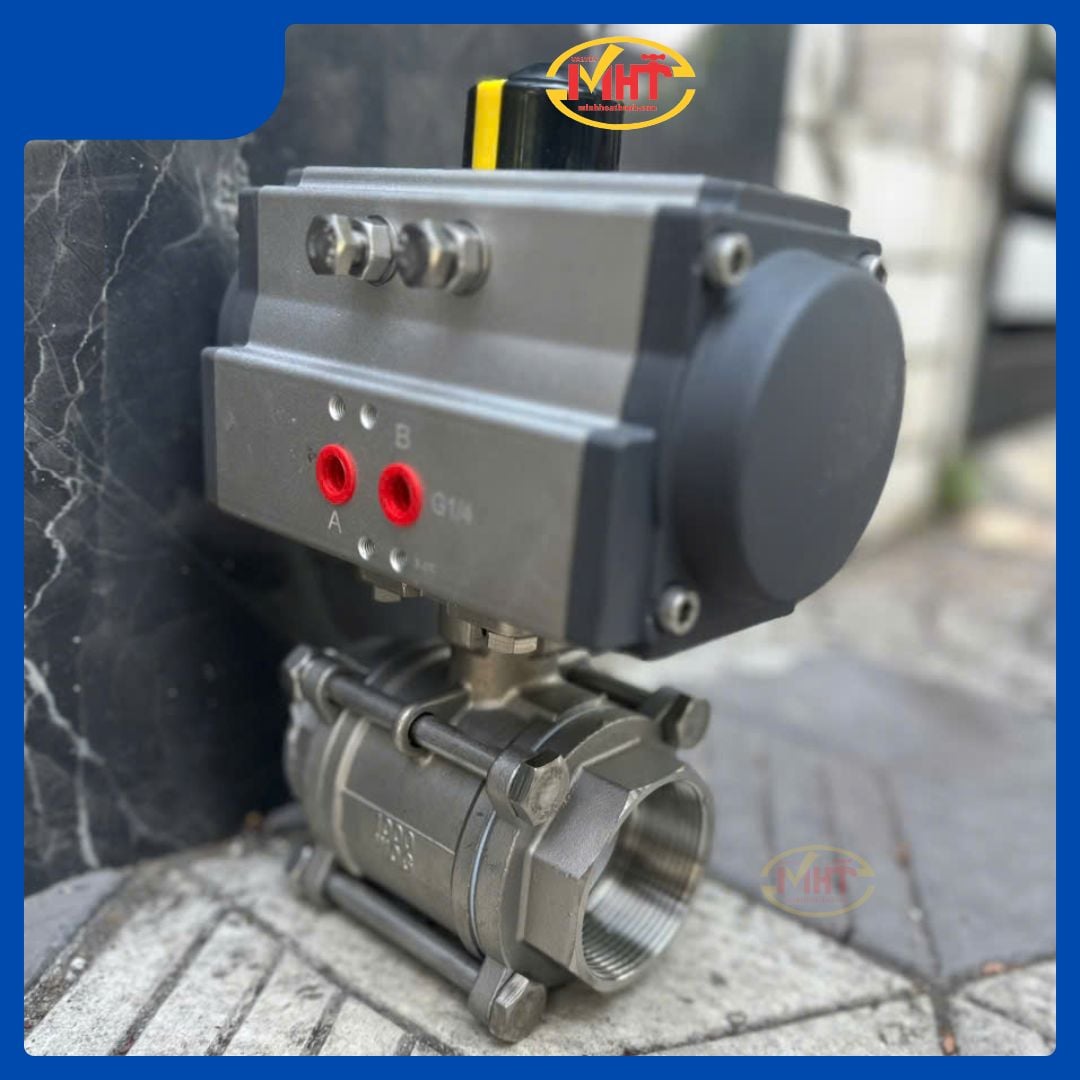

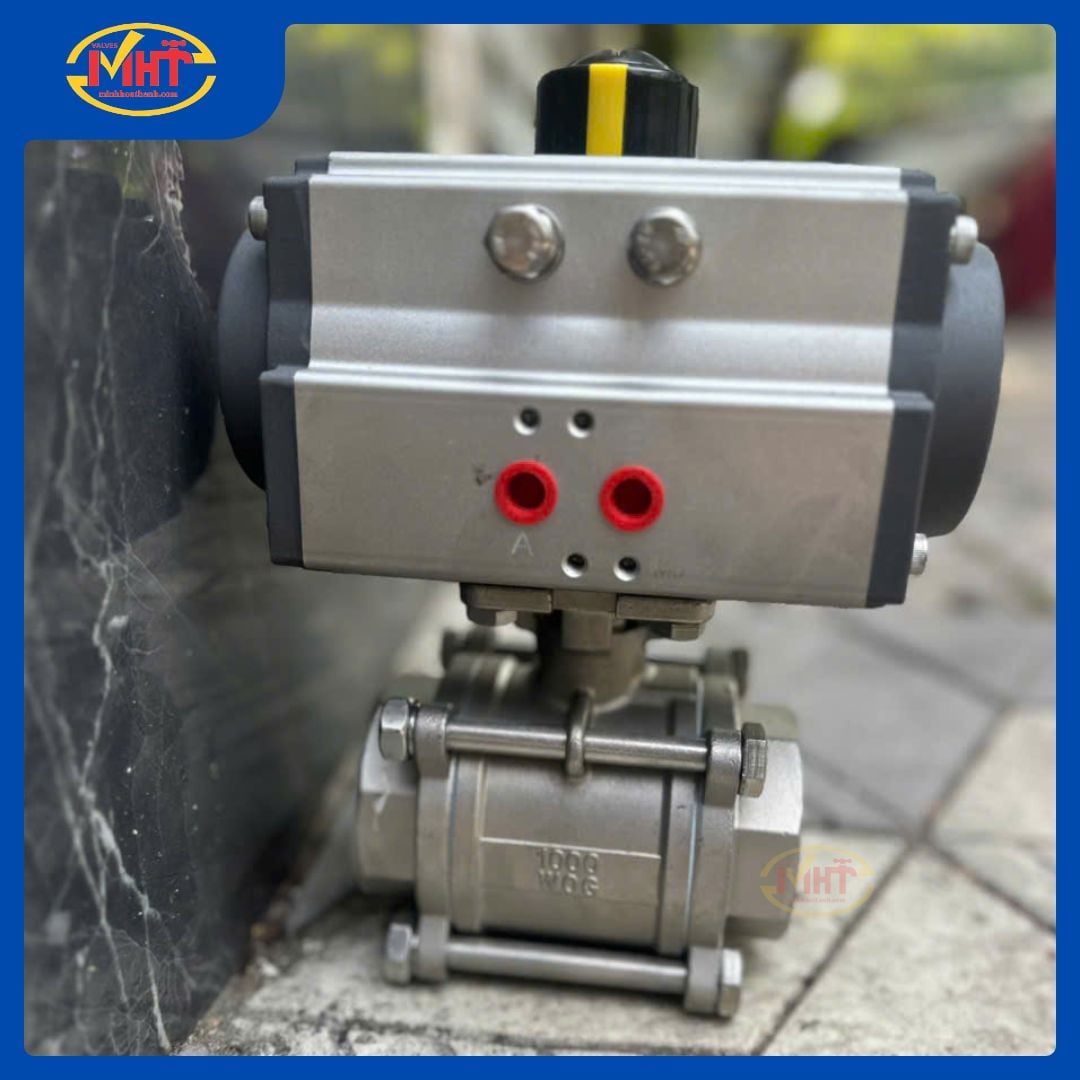

Van bi 3 mảnh điều khiển khí nén là dòng van bi công nghiệp có phần thân van được thiết kế theo kết cấu 3 mảnh, kết hợp với bộ truyền động khí nén để đóng mở dòng chảy tự động. Thay vì vận hành bằng tay gạt như van bi thông thường, van sử dụng áp lực khí nén để xoay bi van một góc 90 độ, từ đó cho phép dòng lưu chất đi qua hoặc chặn dòng lại.

Dòng van này thường được sử dụng trong các hệ thống cần đóng mở nhanh, vận hành tự động, giảm thao tác thủ công và tăng tính ổn định trong dây chuyền. Van bi 3 mảnh điều khiển khí nén có thể dùng cho nước, khí nén, dầu nhẹ, chất lỏng kỹ thuật và một số môi trường công nghiệp phù hợp với vật liệu van.

Điểm nổi bật của thiết kế 3 mảnh là thân van gồm ba phần ghép lại với nhau bằng bulong hoặc ty siết. Kết cấu này giúp việc tháo lắp, vệ sinh, bảo trì hoặc thay thế seat, gioăng làm kín thuận tiện hơn so với nhiều dòng van bi liền thân. Vì vậy, van bi 3 mảnh thường được ưu tiên trong các hệ thống yêu cầu bảo trì định kỳ, môi trường cần vệ sinh đường ống hoặc dây chuyền vận hành liên tục.

Vì sao nên dùng van bi điều khiển khí nén thay cho van bi tay gạt?

Van bi tay gạt phù hợp với các vị trí thao tác đơn giản, tần suất đóng mở thấp và người vận hành có thể tiếp cận trực tiếp. Tuy nhiên, trong nhà máy, khu công nghiệp hoặc hệ thống tự động hóa, nhiều vị trí van nằm trên cao, trong khu vực khó thao tác hoặc cần đóng mở theo tín hiệu điều khiển. Khi đó, van bi điều khiển khí nén là lựa chọn phù hợp hơn.

Van bi khí nén giúp đóng mở nhanh, đồng đều, dễ tích hợp với tủ điều khiển, PLC, cảm biến hoặc hệ thống điều khiển trung tâm. Với những hệ thống cần đóng mở liên tục, yêu cầu phản hồi trạng thái hoặc cần đảm bảo an toàn vận hành, sử dụng van điều khiển khí nén sẽ giúp giảm phụ thuộc vào thao tác thủ công.

Van bi 3 mảnh khác gì van bi 1 mảnh và 2 mảnh?

Van bi 1 mảnh có thân liền khối, cấu tạo gọn và chi phí thường tối ưu hơn nhưng khả năng tháo bảo trì bên trong hạn chế. Van bi 2 mảnh gồm hai phần thân ghép lại, dễ bảo trì hơn van 1 mảnh nhưng vẫn chưa linh hoạt bằng van 3 mảnh.

Van bi 3 mảnh có kết cấu thân giữa có thể tháo rời thuận tiện hơn khi cần kiểm tra, vệ sinh hoặc thay seat. Với các hệ thống công nghiệp cần bảo trì thường xuyên, yêu cầu độ kín tốt và thời gian dừng máy thấp, van bi 3 mảnh là lựa chọn đáng cân nhắc.

Cấu tạo và nguyên lý hoạt động của van bi 3 mảnh điều khiển khí nén

Một bộ van bi 3 mảnh điều khiển khí nén hoàn chỉnh thường bao gồm hai nhóm chính: phần thân van bi và phần bộ điều khiển khí nén. Tùy theo yêu cầu vận hành, bộ van có thể lắp thêm van điện từ khí nén, limit switch box, bộ lọc điều áp, positioner, đầu nối khí hoặc phụ kiện tín hiệu.

Cấu tạo thân van bi 3 mảnh

Thân van là bộ phận tiếp xúc trực tiếp với lưu chất và chịu áp lực của hệ thống. Với dòng van bi 3 mảnh inox, thân van thường được làm từ inox 304 hoặc inox 316 tùy theo môi trường sử dụng. Inox 304 phù hợp với nước sạch, khí nén, dầu nhẹ và các môi trường thông dụng. Inox 316 có khả năng chống ăn mòn tốt hơn trong một số môi trường ẩm, hóa chất nhẹ hoặc hệ thống yêu cầu độ bền vật liệu cao hơn.

Bên trong thân van là viên bi có lỗ xuyên tâm. Khi lỗ bi trùng với hướng dòng chảy, van ở trạng thái mở. Khi bi xoay 90 độ, phần đặc của bi chắn ngang dòng chảy, van chuyển sang trạng thái đóng. Seat van, thường dùng vật liệu PTFE hoặc vật liệu tương đương tùy model, có nhiệm vụ làm kín giữa bi van và thân van. Gioăng làm kín giúp hạn chế rò rỉ tại các vị trí ghép nối.

Thiết kế 3 mảnh cho phép tháo phần thân giữa để kiểm tra hoặc bảo trì mà không nhất thiết phải tháo toàn bộ cụm đường ống trong một số điều kiện lắp đặt phù hợp. Đây là lợi thế quan trọng khi van được sử dụng trong dây chuyền sản xuất hoặc hệ thống cần bảo trì định kỳ.

Cấu tạo bộ điều khiển khí nén

Bộ điều khiển khí nén, còn gọi là actuator khí nén, là bộ phận nhận áp lực khí nén để tạo chuyển động xoay. Khi khí nén được cấp vào actuator, piston bên trong di chuyển, truyền lực qua cơ cấu bánh răng hoặc trục xoay để làm quay trục van. Với van bi, góc xoay phổ biến là 90 độ để chuyển từ trạng thái đóng sang mở hoặc ngược lại.

Actuator khí nén có hai dạng phổ biến là tác động đơn và tác động kép. Tác động đơn có lò xo hồi, thường dùng khi hệ thống cần van tự trở về trạng thái an toàn khi mất khí. Tác động kép dùng khí nén cho cả chiều mở và chiều đóng, phù hợp với hệ thống có nguồn khí ổn định và không yêu cầu tự hồi bằng lò xo.

Nguyên lý hoạt động của van bi khí nén 3 mảnh

Khi hệ thống cấp khí nén vào actuator, áp lực khí làm piston chuyển động. Chuyển động này được chuyển thành mô-men xoay tác động lên trục van. Trục van làm viên bi bên trong thân van xoay 90 độ. Khi lỗ bi trùng với hướng dòng chảy, lưu chất đi qua. Khi lỗ bi vuông góc với dòng chảy, van đóng lại.

Với cấu hình điều khiển ON/OFF, van chỉ có hai trạng thái chính là mở hoàn toàn hoặc đóng hoàn toàn. Đây là cấu hình phổ biến trong các hệ thống cần khóa mở dòng chảy tự động. Nếu hệ thống cần điều tiết lưu lượng theo góc mở, cần sử dụng cấu hình tuyến tính và thường phải lắp thêm positioner để nhận tín hiệu điều khiển như 4–20mA hoặc 0–10V tùy hệ thống.

Cách chọn van bi 3 mảnh điều khiển khí nén đúng kỹ thuật

Để chọn đúng van bi 3 mảnh điều khiển khí nén, khách hàng không nên chỉ dựa vào size hoặc giá bán. Một bộ van phù hợp cần được chọn theo môi chất, áp lực, nhiệt độ, vật liệu thân van, kiểu kết nối, dạng actuator, phụ kiện điều khiển và yêu cầu vận hành thực tế.

Khi nào nên chọn inox 304 và khi nào nên chọn inox 316?

Inox 304 là lựa chọn phổ biến cho nhiều hệ thống nước sạch, khí nén, dầu nhẹ, nước kỹ thuật và môi trường công nghiệp thông dụng. Ưu điểm của inox 304 là độ bền tốt, chống gỉ khá, dễ ứng dụng và chi phí tối ưu hơn so với inox 316.

Inox 316 có khả năng chống ăn mòn tốt hơn trong một số môi trường nhờ thành phần vật liệu phù hợp hơn với điều kiện ẩm, hơi muối hoặc hóa chất nhẹ. Tuy nhiên, không nên hiểu rằng inox 316 dùng được cho mọi loại hóa chất. Với môi trường có tính ăn mòn mạnh, nhiệt độ cao hoặc lưu chất đặc biệt, khách hàng cần cung cấp rõ thông tin môi chất để được tư vấn đúng vật liệu.

Ứng dụng của van bi 3 mảnh điều khiển khí nén

Van bi 3 mảnh điều khiển khí nén được sử dụng nhiều trong hệ thống cấp thoát nước, xử lý nước, khí nén, dầu nhẹ, dây chuyền sản xuất, nhà máy thực phẩm, nhà máy hóa chất nhẹ, hệ thống HVAC, khu kỹ thuật và các dây chuyền tự động hóa.

Trong hệ thống cấp thoát nước, van giúp đóng mở dòng nước tự động tại các vị trí cần điều khiển từ xa hoặc vận hành theo tín hiệu. Trong hệ thống khí nén, van có thể dùng để kiểm soát dòng khí tại các nhánh đường ống. Trong nhà máy sản xuất, van hỗ trợ quá trình tự động hóa, giảm thao tác thủ công và tăng độ ổn định trong vận hành.

Đối với các dây chuyền cần vệ sinh, bảo trì hoặc tháo kiểm tra định kỳ, kết cấu 3 mảnh giúp việc xử lý kỹ thuật thuận tiện hơn so với nhiều dòng van bi liền thân. Đây là lý do dòng van này được nhiều đơn vị thi công, nhà máy và bộ phận bảo trì quan tâm.

Những lỗi thường gặp khi chọn van bi 3 mảnh điều khiển khí nén

Lỗi đầu tiên là chỉ chọn theo size DN mà không kiểm tra môi chất, áp lực và nhiệt độ. Cùng một size van nhưng mỗi môi trường làm việc sẽ yêu cầu vật liệu thân, seat, gioăng và actuator khác nhau.

Lỗi thứ hai là không xác định trạng thái an toàn khi mất khí. Với một số hệ thống, khi mất khí nén, van bắt buộc phải đóng lại để bảo vệ dây chuyền. Khi đó, actuator tác động đơn có lò xo hồi có thể phù hợp hơn. Nếu hệ thống không yêu cầu tự hồi và nguồn khí ổn định, actuator tác động kép có thể là lựa chọn tối ưu hơn.

Lỗi thứ ba là nhầm giữa điều khiển ON/OFF và điều khiển tuyến tính. Nếu chỉ cần đóng mở, cấu hình ON/OFF là đủ. Nếu cần điều tiết lưu lượng theo phần trăm góc mở, cần cấu hình tuyến tính và phụ kiện điều khiển phù hợp.

Lỗi thứ tư là bỏ qua phụ kiện đi kèm. Một bộ van khí nén hoàn chỉnh có thể cần van điện từ, limit switch box, bộ lọc điều áp, positioner, đầu nối khí và phụ kiện tín hiệu. Nếu không xác định ngay từ đầu, khi lắp đặt có thể phát sinh thêm chi phí hoặc không kết nối được với hệ thống điều khiển.

Minh Hòa Thành cung cấp van bi 3 mảnh điều khiển khí nén

Minh Hòa Thành cung cấp van bi 3 mảnh điều khiển khí nén, van bi inox, van bi điều khiển tự động, van công nghiệp, đồng hồ nước và phụ kiện đường ống cho hệ thống cấp thoát nước, khí nén, nhà máy, công trình và khu công nghiệp.

Với từng nhu cầu sử dụng, Minh Hòa Thành hỗ trợ khách hàng lựa chọn đúng cấu hình thân van, vật liệu inox 304/316, actuator khí nén, kiểu điều khiển ON/OFF hoặc tuyến tính và các phụ kiện đi kèm. Việc chọn đúng ngay từ đầu giúp hệ thống vận hành ổn định, giảm rủi ro rò rỉ, hạn chế sai cấu hình và tối ưu chi phí lắp đặt.

Quý khách cần báo giá van bi 3 mảnh điều khiển khí nén, van bi inox điều khiển khí nén, van bi tuyến tính hoặc van công nghiệp cho hệ thống nước, khí, dầu, nhà máy và công trình vui lòng liên hệ Minh Hòa Thành để được tư vấn kỹ thuật và báo giá nhanh.
