Van bi 3 mảnh điều khiển khí nén inox 304/316 là giải pháp đóng mở tự động, phản hồi nhanh, độ kín tốt và dễ bảo trì cho hệ thống đường ống công nghiệp, cấp thoát nước, khí nén, dầu nhẹ và các dây chuyền vận hành liên tục.
Khái niệm van bi 3 mảnh điều khiển khí nén inox 304/316
Van bi 3 mảnh điều khiển khí nén inox 304/316 là dòng van công nghiệp sử dụng bộ truyền động khí nén để đóng hoặc mở dòng chảy tự động. Phần thân van được thiết kế dạng 3 mảnh, liên kết bằng bulong, giúp việc tháo lắp, vệ sinh, bảo trì và thay thế gioăng làm kín thuận tiện hơn so với các dòng van bi liền thân.
Sản phẩm thường được sử dụng trong các hệ thống cần đóng mở nhanh, vận hành ổn định, giảm thao tác thủ công và dễ tích hợp vào hệ thống điều khiển tự động.
Cấu tạo và nguyên lý hoạt động

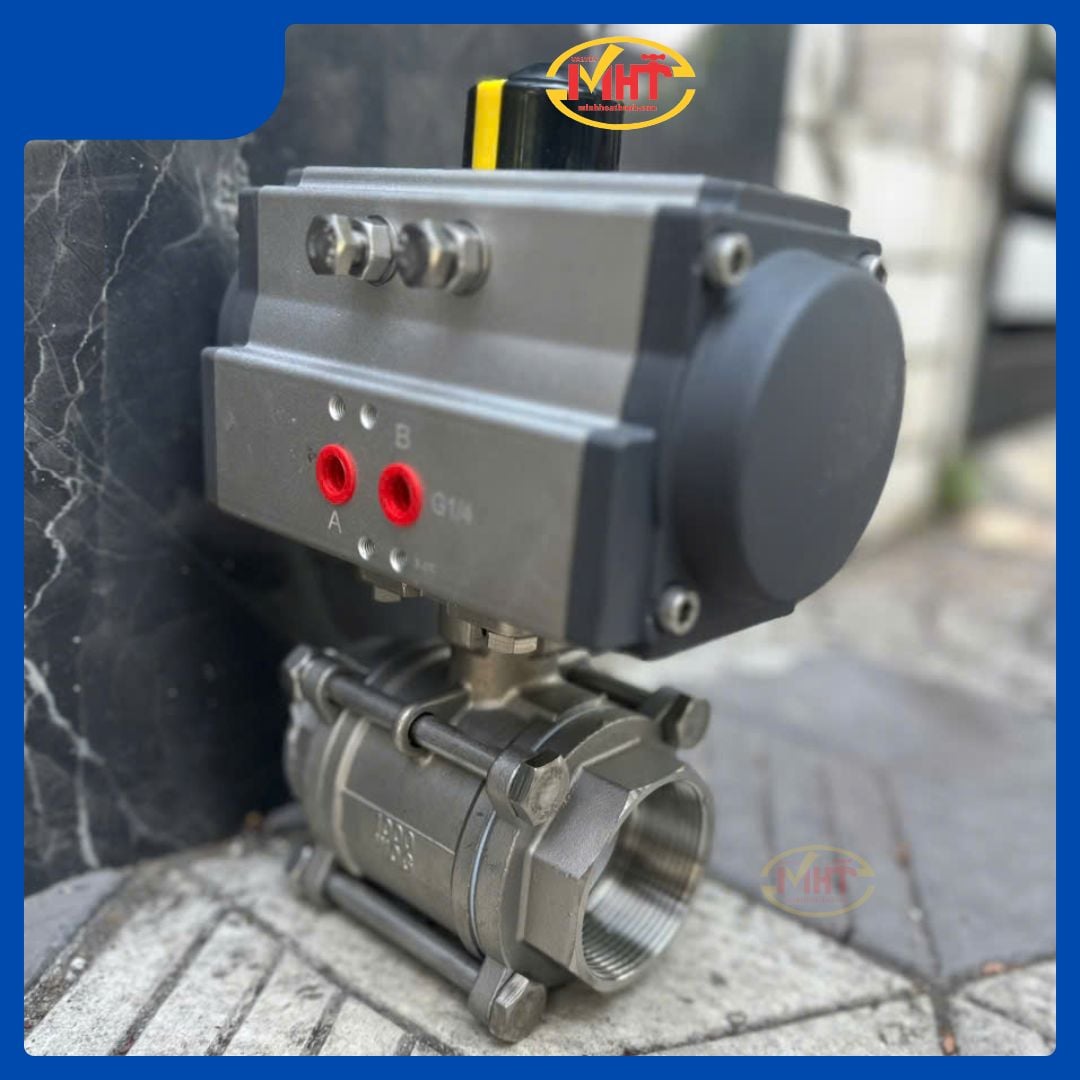

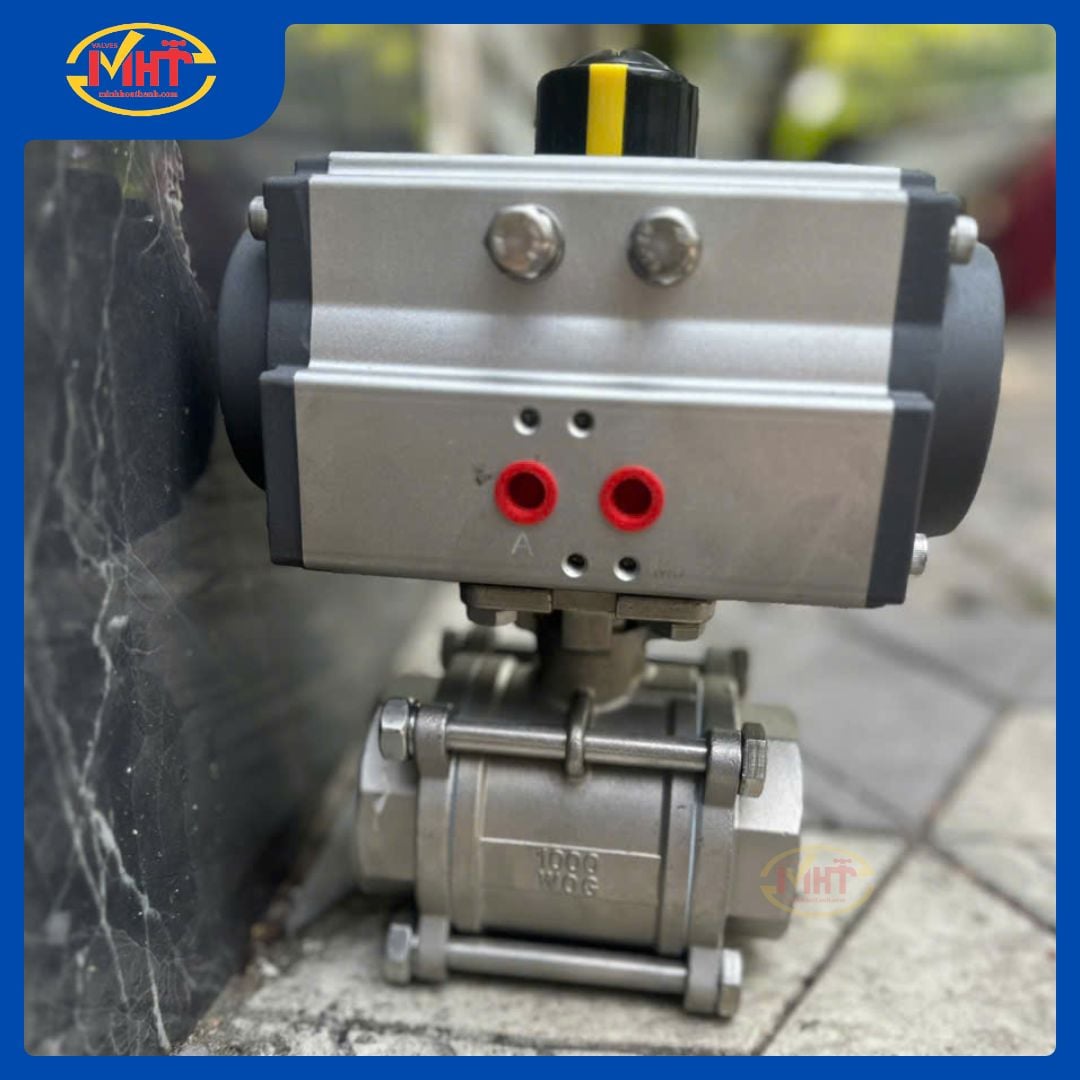

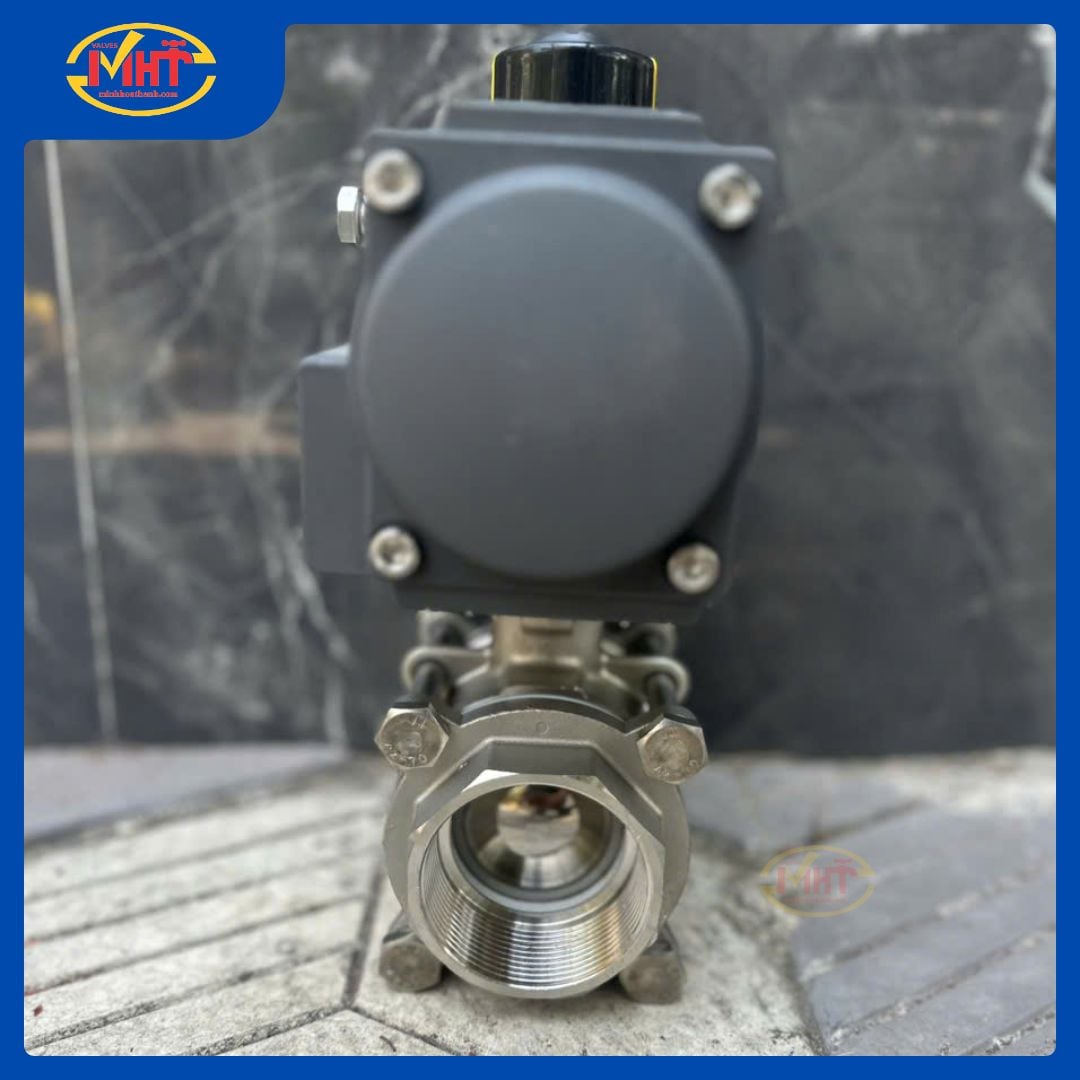

Van gồm hai bộ phận chính là thân van bi 3 mảnh inox và bộ điều khiển khí nén. Thân van thường được chế tạo từ inox 304 hoặc inox 316, có khả năng chống gỉ, chịu áp và phù hợp với nhiều môi trường lưu chất. Bên trong thân van là bi van có lỗ xuyên tâm, seat làm kín, trục van và gioăng làm kín.

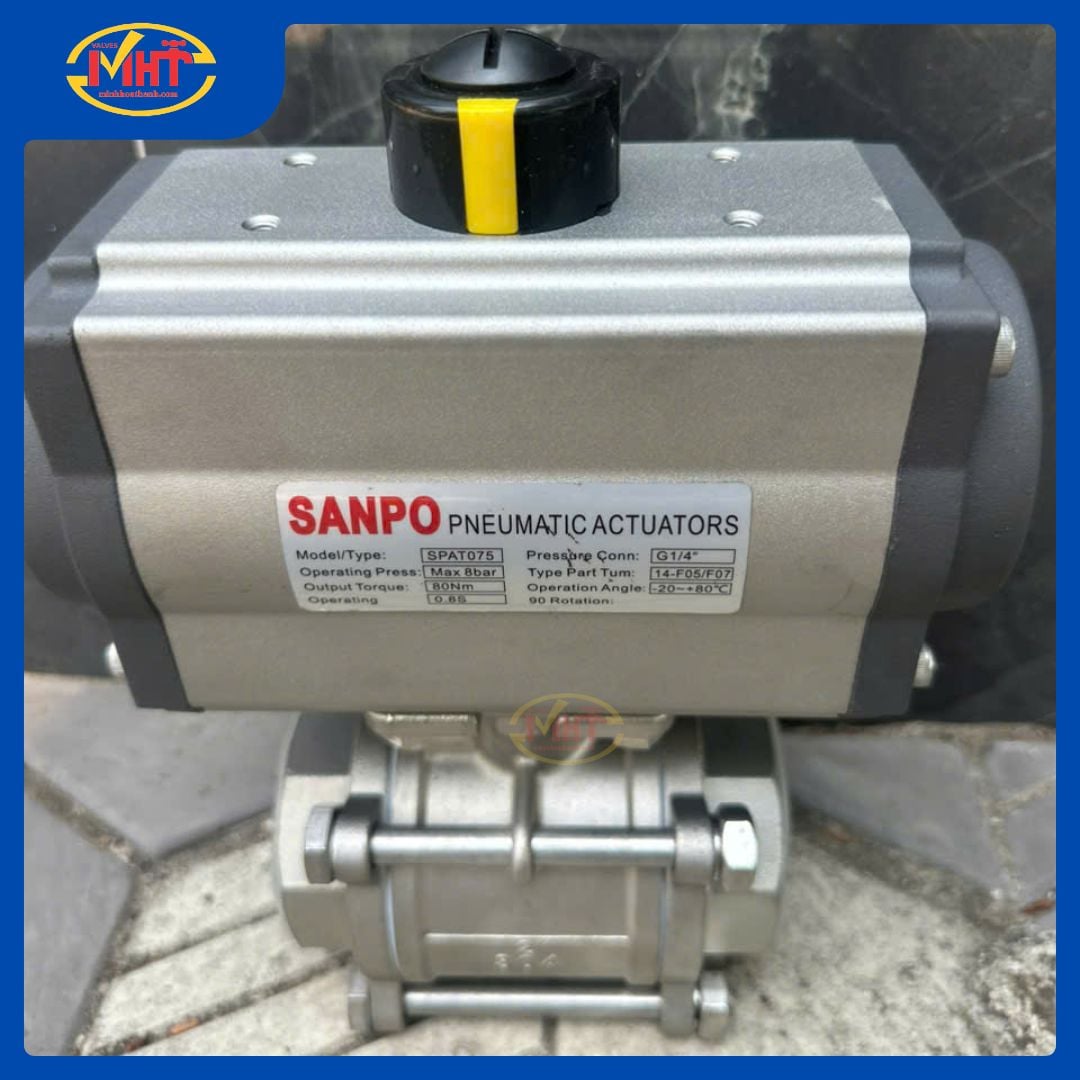

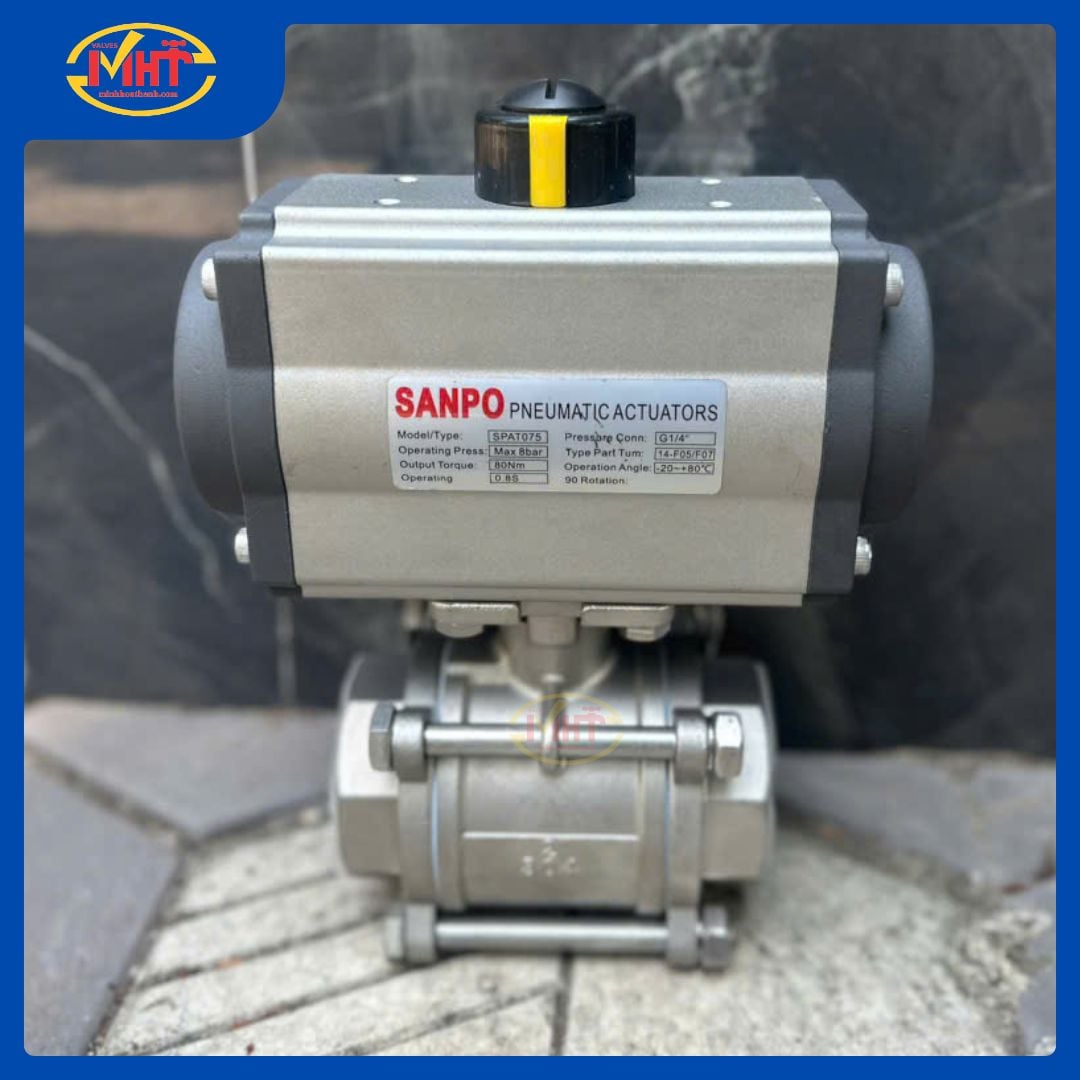

Bộ điều khiển khí nén được lắp phía trên thân van, có nhiệm vụ nhận áp lực khí nén để tạo chuyển động xoay. Khi khí nén được cấp vào actuator, bộ truyền động làm trục van xoay 90 độ. Khi lỗ bi trùng với hướng dòng chảy, van mở. Khi bi xoay vuông góc với dòng chảy, van đóng.
Tùy nhu cầu vận hành, van có thể dùng actuator tác động đơn hoặc tác động kép, điều khiển dạng ON/OFF hoặc tuyến tính nếu cần điều tiết lưu lượng.
Thông số kỹ thuật sản phẩm
- Tên sản phẩm: Van bi 3 mảnh điều khiển khí nén inox 304/316
- Kích thước: DN15 - DN200
- Vật liệu thân van: Inox 304, inox 316
- Kiểu thân van: 3 mảnh, dễ tháo lắp bảo trì
- Vật liệu gioăng: PTFE (Teflon)
- Kiểu kết nối: Nối ren, nối bích hoặc clamp tùy model
- Dạng điều khiển: Điều khiển khí nén
- Áp suất khí nén: 2 - 8 bar
- Kiểu hoạt động: ON/OFF hoặc tuyến tính
- Actuator: Tác động đơn hoặc tác động kép
- Môi chất sử dụng: Nước, khí nén, dầu nhẹ, chất lỏng kỹ thuật
- Nhiệt độ làm việc: Tùy vật liệu seat và gioăng
- Áp lực làm việc: Tùy model và catalogue kỹ thuật
- Phụ kiện tùy chọn Van điện từ khí nén, limit switch, lọc điều áp, positioner
- Ứng dụng Công nghiệp, cấp thoát nước, khí nén, nhà máy, dây chuyền tự động
Ưu điểm vượt trội
Van bi 3 mảnh điều khiển khí nén inox 304/316 có ưu điểm nổi bật là đóng mở nhanh, độ kín tốt và vận hành ổn định. Nhờ sử dụng bộ điều khiển khí nén, van có thể đóng mở tự động mà không cần thao tác thủ công, phù hợp với các vị trí khó tiếp cận hoặc hệ thống cần vận hành liên tục.
Thiết kế thân van 3 mảnh giúp quá trình bảo trì thuận tiện hơn, dễ tháo phần thân giữa để kiểm tra, vệ sinh hoặc thay thế seat. Vật liệu inox 304/316 giúp tăng khả năng chống gỉ, phù hợp với nhiều môi trường nước, khí, dầu nhẹ và hệ thống công nghiệp.
Ngoài ra, van có thể kết hợp với các phụ kiện điều khiển như van điện từ, limit switch, bộ lọc điều áp hoặc positioner để đáp ứng nhu cầu tự động hóa trong nhà máy và công trình.
Ứng dụng của van bi 3 mảnh điều khiển khí nén
Sản phẩm được sử dụng rộng rãi trong hệ thống cấp thoát nước, xử lý nước, khí nén, dầu nhẹ, dây chuyền sản xuất, nhà máy thực phẩm, nhà máy hóa chất nhẹ, hệ thống HVAC, khu kỹ thuật và các hệ thống đường ống công nghiệp.
Với những hệ thống cần đóng mở thường xuyên, yêu cầu phản hồi nhanh hoặc cần tích hợp điều khiển từ xa, van bi 3 mảnh điều khiển khí nén là lựa chọn phù hợp hơn so với van bi tay gạt thông thường.
Hướng dẫn chọn mua van bi 3 mảnh điều khiển khí nén
Khi chọn mua van, khách hàng cần xác định rõ size DN, kiểu kết nối, môi chất sử dụng, áp lực làm việc, nhiệt độ, vật liệu inox 304 hay inox 316 và kiểu điều khiển mong muốn.
Nếu dùng cho nước sạch, khí nén hoặc dầu nhẹ thông thường, inox 304 có thể là lựa chọn tối ưu về chi phí. Nếu môi trường có độ ăn mòn cao hơn, khu vực ẩm hoặc yêu cầu chống gỉ tốt hơn, nên cân nhắc inox 316.
Ngoài thân van, khách hàng cũng cần chọn đúng actuator khí nén. Nếu hệ thống cần van tự đóng hoặc tự mở khi mất khí, nên chọn actuator tác động đơn. Nếu hệ thống có nguồn khí ổn định và cần đóng mở hai chiều bằng khí nén, actuator tác động kép là lựa chọn phù hợp.
Minh Hòa Thành cung cấp van bi 3 mảnh điều khiển khí nén
Minh Hòa Thành cung cấp van bi 3 mảnh điều khiển khí nén inox 304/316, van bi inox, van công nghiệp, đồng hồ nước và phụ kiện đường ống cho công trình, nhà máy, khu công nghiệp và hệ thống cấp thoát nước.
Khách hàng có thể liên hệ Minh Hòa Thành để được tư vấn chọn đúng size, đúng vật liệu, đúng actuator và đúng phụ kiện điều khiển theo nhu cầu thực tế. Việc chọn đúng cấu hình ngay từ đầu giúp hệ thống vận hành ổn định, hạn chế rò rỉ, giảm chi phí bảo trì và tối ưu hiệu quả sử dụng lâu dài.
FAQ – Câu hỏi thường gặp
Van bi 3 mảnh điều khiển khí nén dùng để làm gì?
Sản phẩm dùng để đóng mở tự động dòng chảy trong hệ thống nước, khí nén, dầu nhẹ, chất lỏng kỹ thuật và các hệ thống đường ống công nghiệp.
Van bi inox 304 và inox 316 khác nhau gì?
Inox 304 phù hợp với nhiều hệ thống thông dụng như nước sạch, khí nén, dầu nhẹ. Inox 316 có khả năng chống ăn mòn tốt hơn, phù hợp hơn với môi trường ẩm, hóa chất nhẹ hoặc yêu cầu kỹ thuật cao hơn.
Nên chọn actuator tác động đơn hay tác động kép?
Actuator tác động đơn phù hợp khi cần van tự hồi về trạng thái an toàn khi mất khí. Actuator tác động kép phù hợp với hệ thống có nguồn khí ổn định và cần đóng mở bằng khí nén cho cả hai chiều.
Van bi 3 mảnh có dễ bảo trì không?
Có. Thiết kế thân van 3 mảnh giúp việc tháo lắp, vệ sinh, kiểm tra và thay thế seat thuận tiện hơn so với nhiều dòng van bi liền thân.
Minh Hòa Thành có hỗ trợ báo giá theo yêu cầu không?
Có. Khách hàng chỉ cần cung cấp size van, môi chất, áp lực, nhiệt độ, kiểu kết nối, vật liệu inox 304/316 và yêu cầu điều khiển để được Minh Hòa Thành tư vấn và báo giá phù hợp.
